Grafanaアラート設定

概要

サーバー異常状態発生時に任意のアプリへ通知を送信する設定です。
サーバー監視には必須設定となります。

1. 事前確認

grafana version 13.2.2以上
Grafana SJG最新ダッシュボード適用済み

Grafanaバージョン確認

grafana server -v

期待される表示例：

Version 13.2.2

システムパッケージの更新

sudo apt update && sudo apt upgrade -y

2. 通知先アプリの設定

通知先アプリの設定

アラートの通知先はLINE/Discord/Telegram/Slackを複数指定することが可能です。
ブロック生成ステータス通知の2. 通知アプリの設定で設定した手順と同様に、通知先名などを変えてトークンを発行してください。

3. 通知テンプレート設定

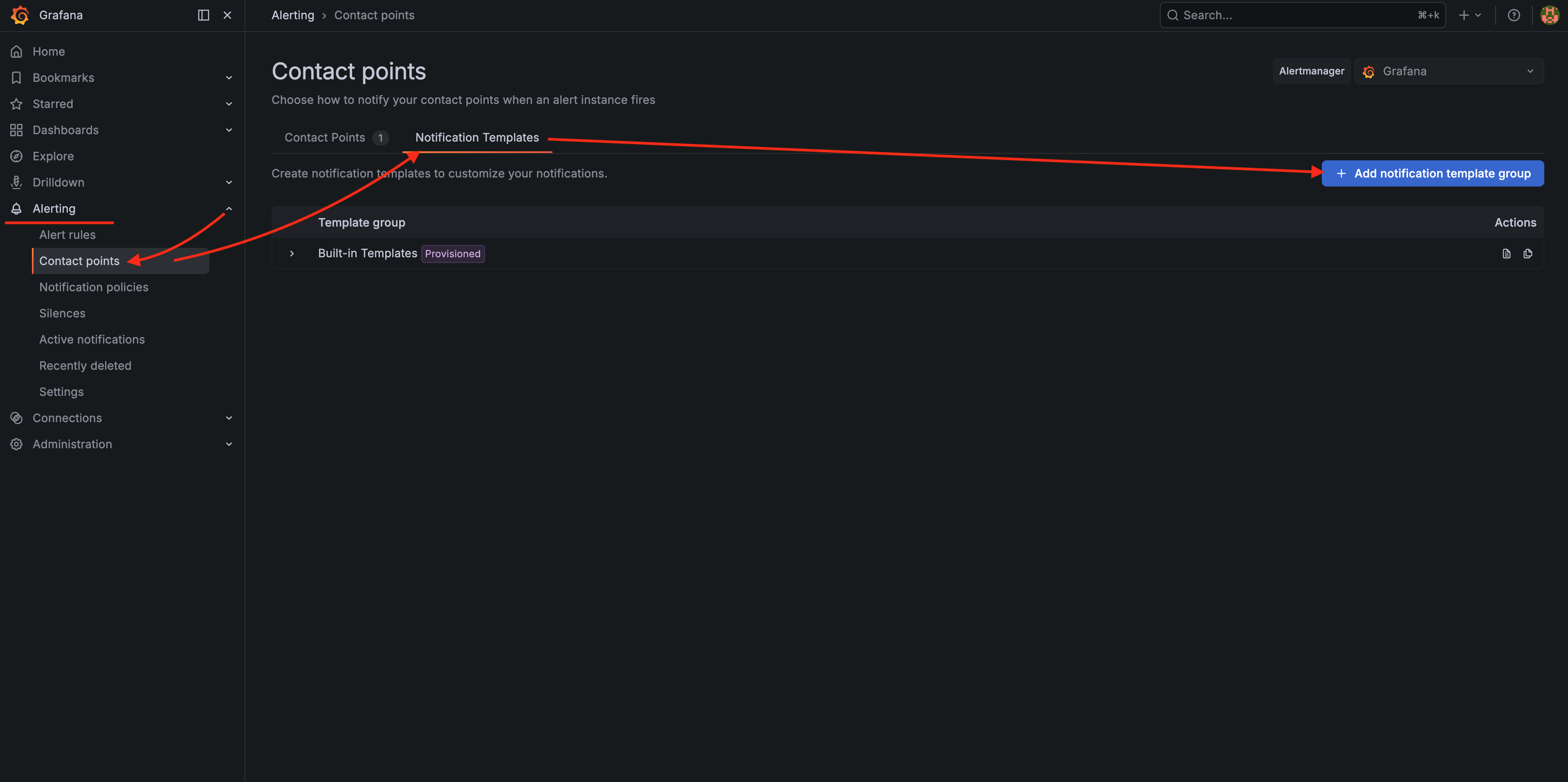

左上部の３本の横線マークを選択し、「Alerting」→「Notification configuration」→「Templates」タブを選択し、右側にある「+ New notification template」を選択

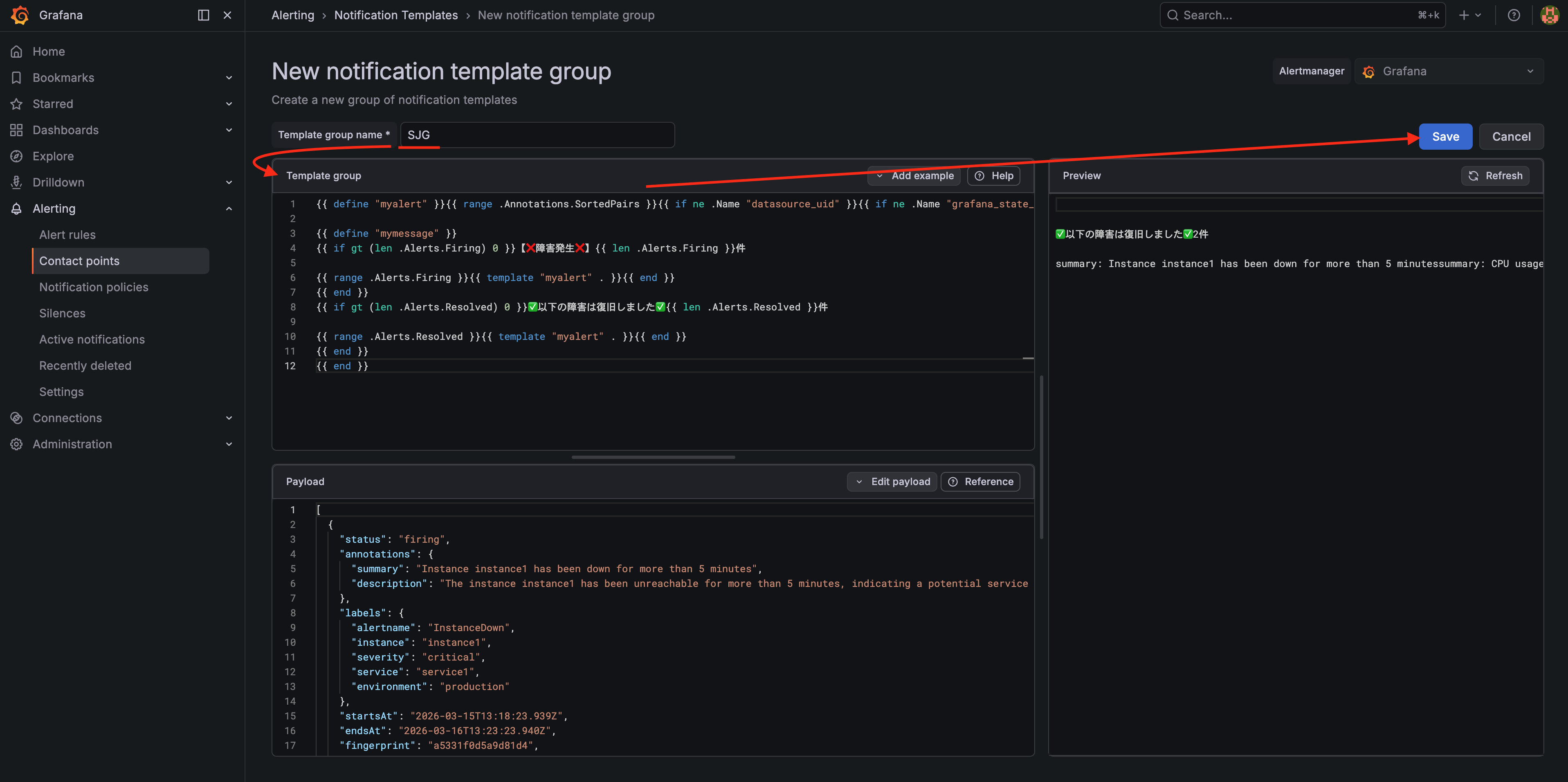

「New notification template group」ページに遷移するので、「Template group name *」に

任意のテンプレート名を入力します。

SJG

以下の内容を「Template group」に入力します。

{{ define "myalert" }}{{ range .Annotations.SortedPairs }}{{ if ne .Name "datasource_uid" }}{{ if ne .Name "grafana_state_reason" }}{{ if ne .Name "ref_id" }}{{ if ne .Name "description" }}{{ .Name }}: {{ .Value }}{{ end }}{{ end }}{{ end }}{{ end }}{{ end }}{{ end }}

{{ define "mymessage" }}
{{ if gt (len .Alerts.Firing) 0 }}【❌ 障害発生 ❌】{{ len .Alerts.Firing }}件

{{ range .Alerts.Firing }}{{ template "myalert" . }}{{ end }}
{{ end }}
{{ if gt (len .Alerts.Resolved) 0 }}【✅ 以下の障害は復旧しました ✅】{{ len .Alerts.Resolved }}件

{{ range .Alerts.Resolved }}{{ template "myalert" . }}{{ end }}
{{ end }}
{{ end }}

画面右側にある「Save」を選択します。

4. 通知先設定

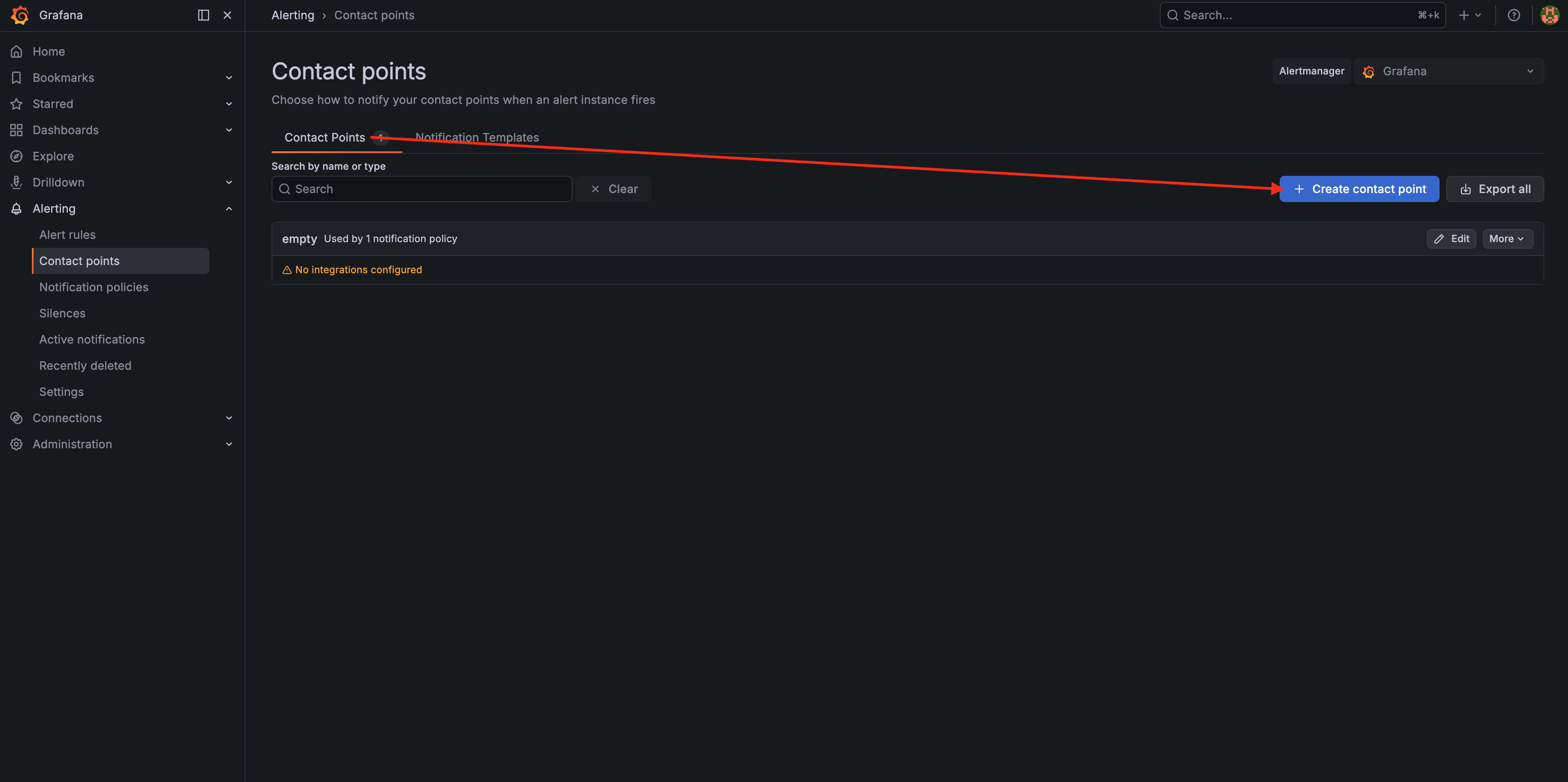

「Contact Points」タブを選択
「+ New contact point」を選択
「Create contact point」→「Name *」に任意の通知名を入力します。

Self-Alert

「Integration」から通知先(Discord,Telegram,Slack等)」を選択し、情報を入力します。

ここではDiscordを選択しています。

2. 通知アプリの設定で取得した通知アプリごとのトークンIDやWebhookURLを入力

LINEはAPIの仕様変更に伴い選択肢から除外されています。

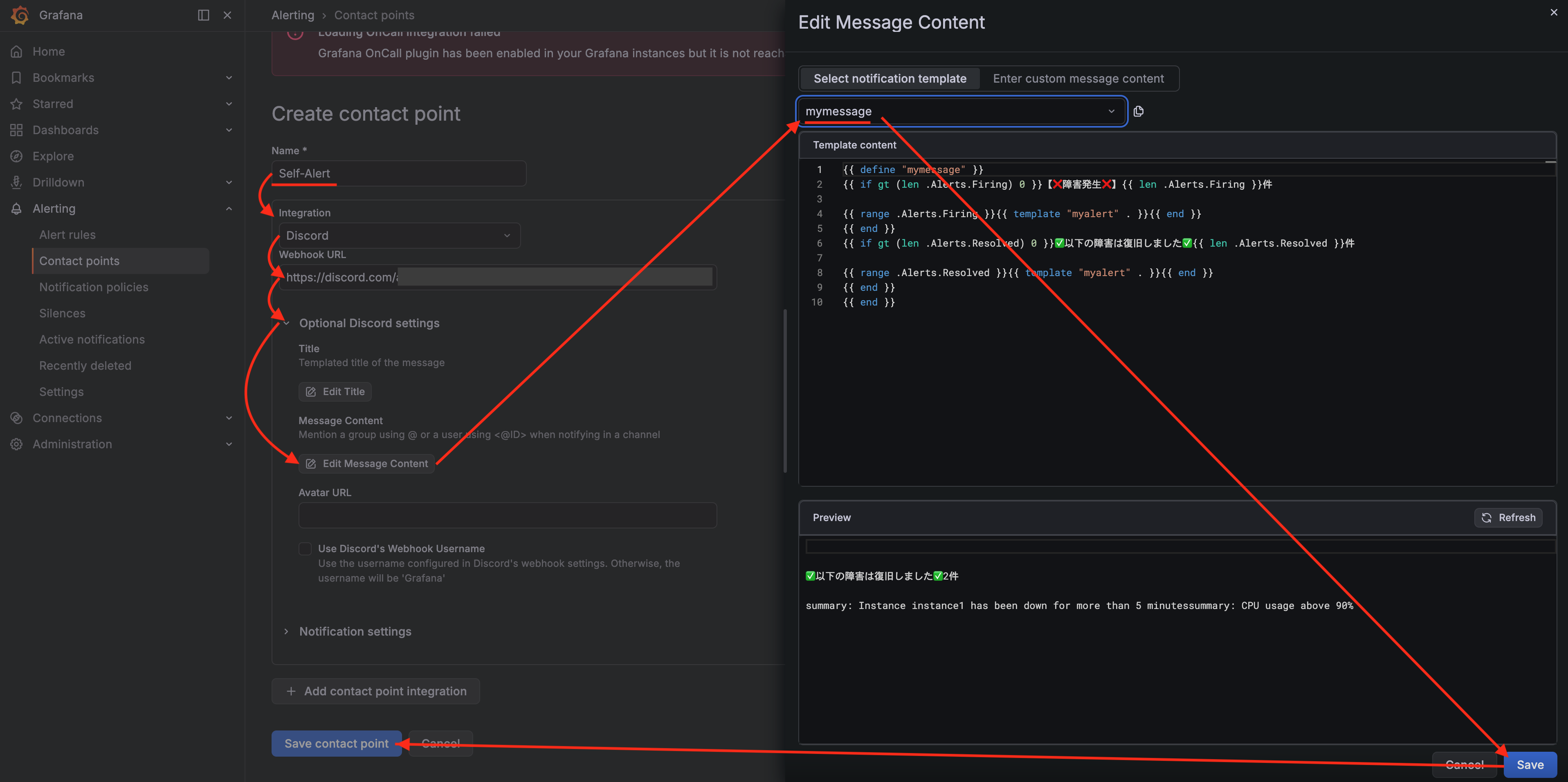

「Optional * settings」→「Message Content」→「Edit Message Content」→「Select notification template」→「Choose notification template」欄から、「mymessage」を選択し、右下の「Save」を選択します。
その後、画面左下の「Save contact point」を選択します。

通知先ごとのタグ入力欄表記について

Discord→Message Content
Slack→Text Body
Telegram→Message

複数通知先の設定について

「Add contact point integration」を選択し、その他の通知先設定をすれば、複数の通知先を設定することが可能

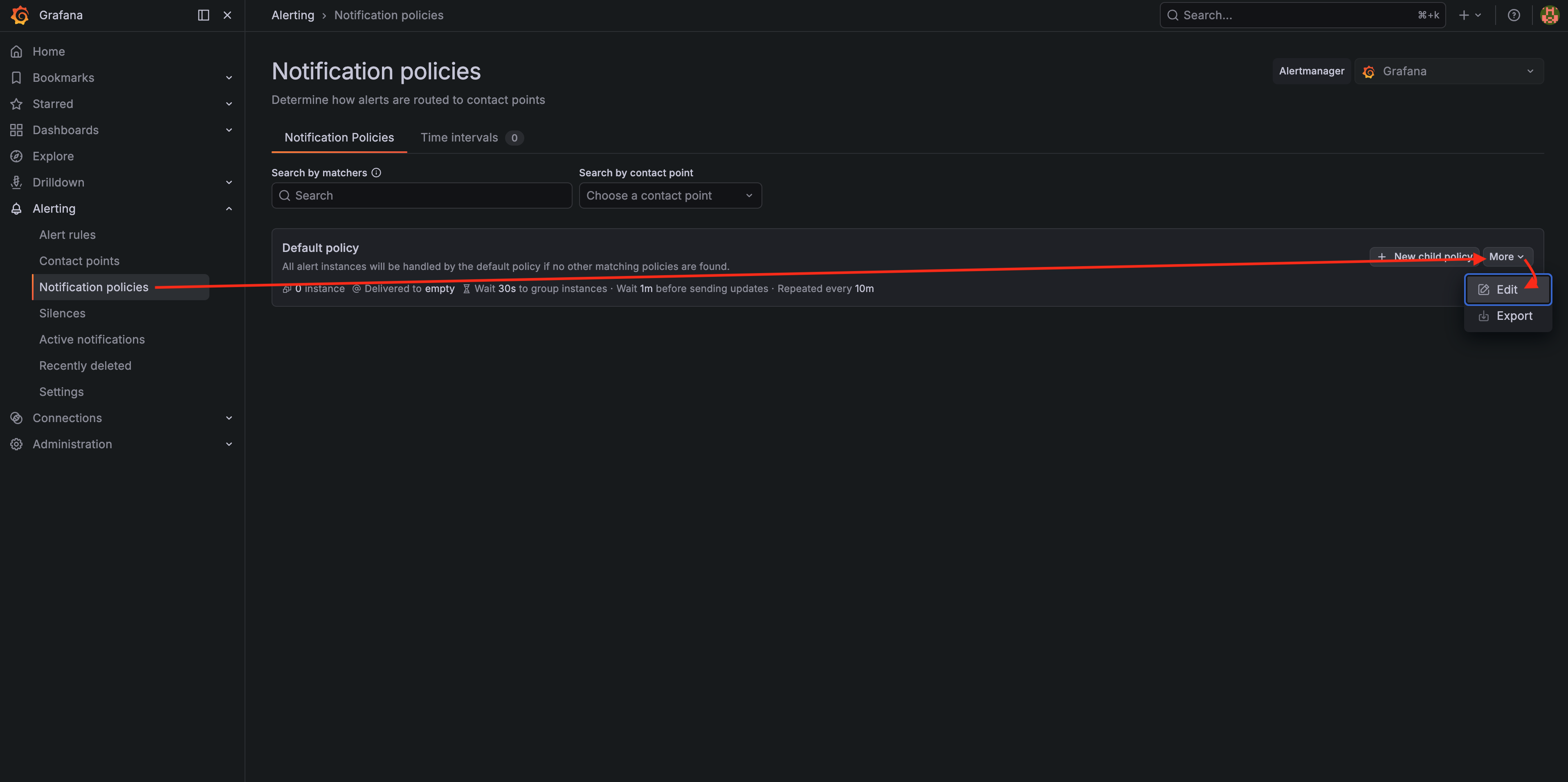

「Notification policies」タブを選択
「Default policy」→「More」→「Edit」を選択

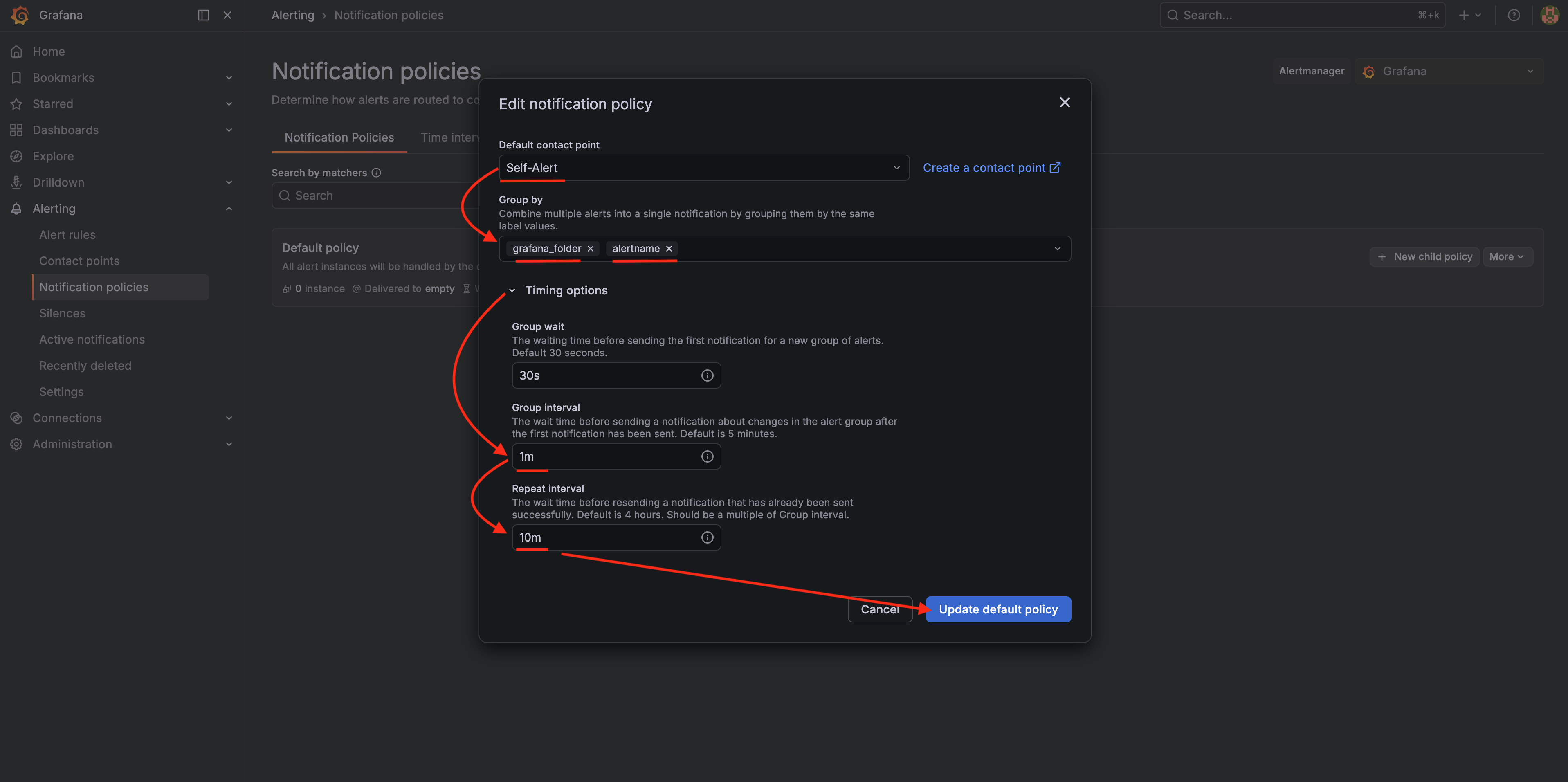

「Default contact point」→「Self-Alert」を選択
「Group by」に「grafana_folder」と「alertname」を指定
「Timing options」→「Group interval」→「1m」を設定
「Repeat interval」→「10m」に設定
「Update default policy」を選択

5. アラートルールの作成

通知の基準となるアラートルールを作成します。

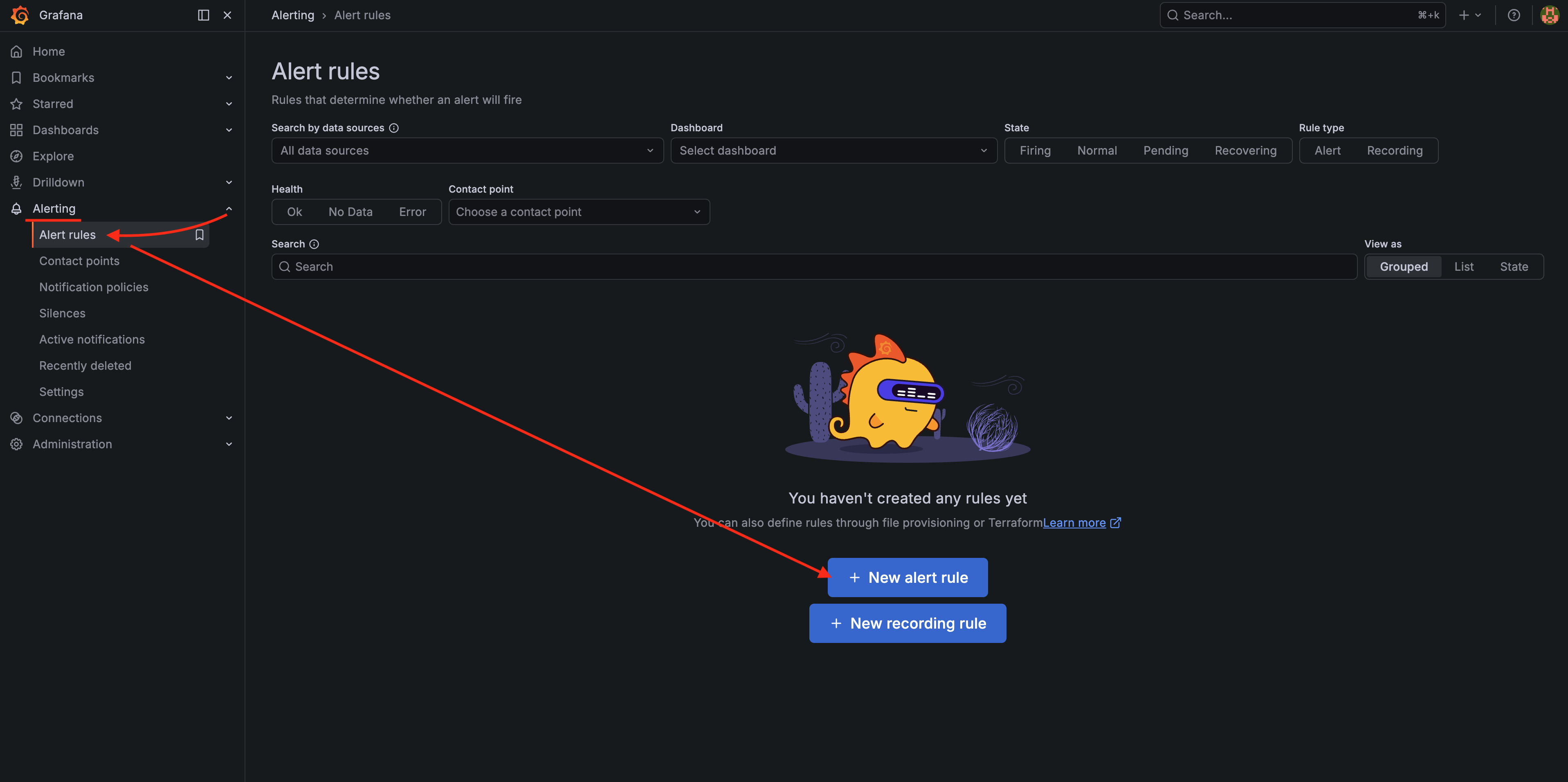

左上部の３本の横線マークを選択し、「Alerting」→「Alert rules」→画面中央の「New alert rule」の順に選択します。

ノードスロット監視

ヒント

※ 「2. Define query and alert condition」の

「Advanced options」をオン
「Run queries」の隣に配置されている「Code」タブに切り替え

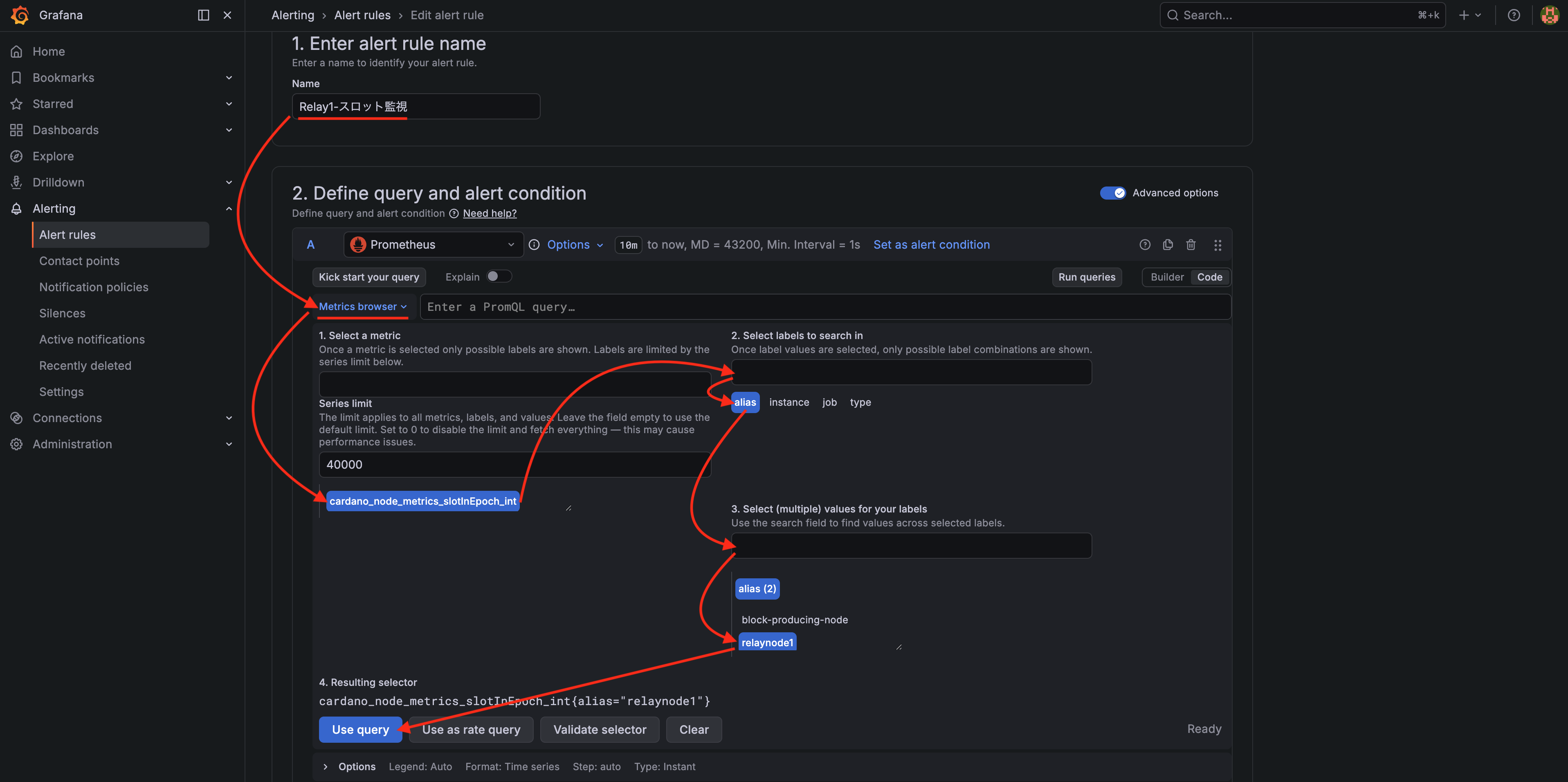

「1. Enter alert rule name」→「Name」に任意のルール名を入力します。

Relay1-スロット監視

「2. Define query and alert condition」→「Metrics Browser」を選択
「1. Select a metric」→以下を入力し、表示されたMetricを選択します。

cardano_node_metrics_slotInEpoch_int

「3. Select (multiple) values for your labels」→「relaynode1」を選択
「Use query」を選択

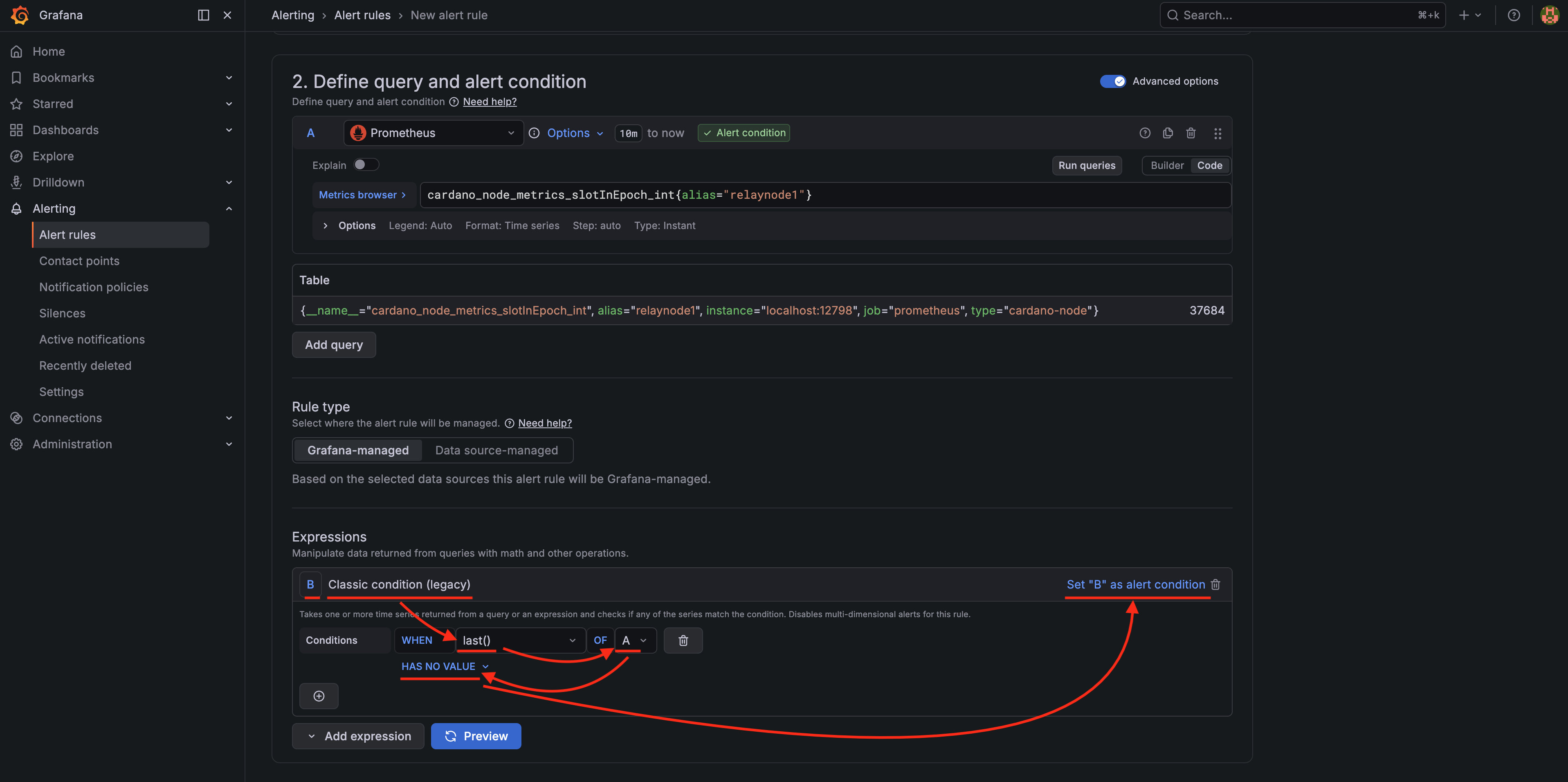

「Expressions」→「Threshold」→「C」のゴミ箱マークを選択
「Add expression」→「Classic condition (legacy)」を選択
「Conditions」→「last() / A / HAS NO VALUE」選択
「Set "B" as alert condition」を選択し、「✅ Alert condition」の表示に変更
「3. Add folder and labels」→「+ New folder」を選択し、「Folder name」に任意名を入力して「Create」

SJG

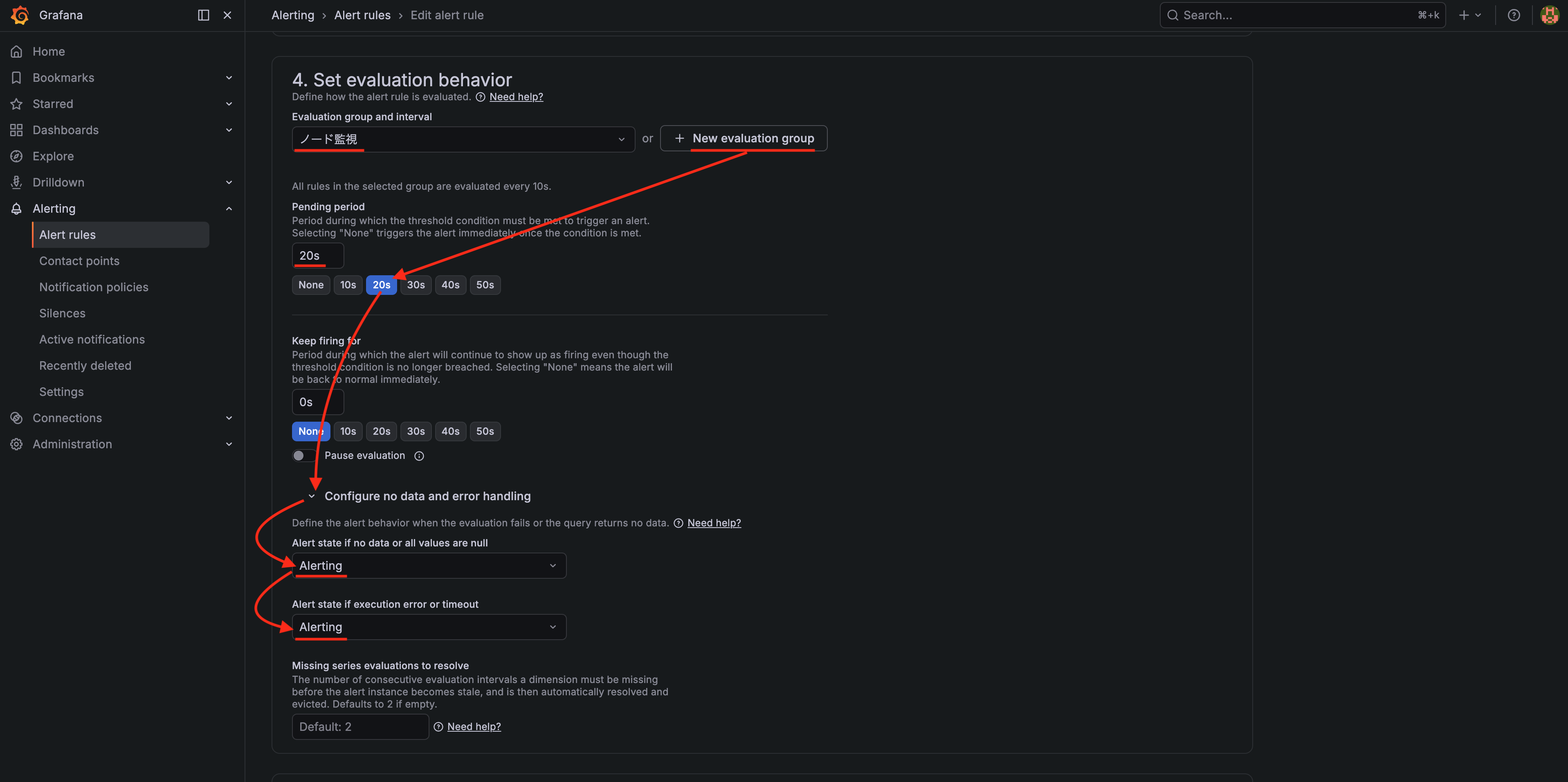

「4. Set evaluation behavior」→「New evaluation group」を選択し、

「Evaluation group name」に

ノード監視

「Evaluation interval」に

10s

を選択して「Create」

「Pending period」→「20s」を選択
「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Alerting」を選択

「Alert state if execution error or timeout」→「Alerting」を選択

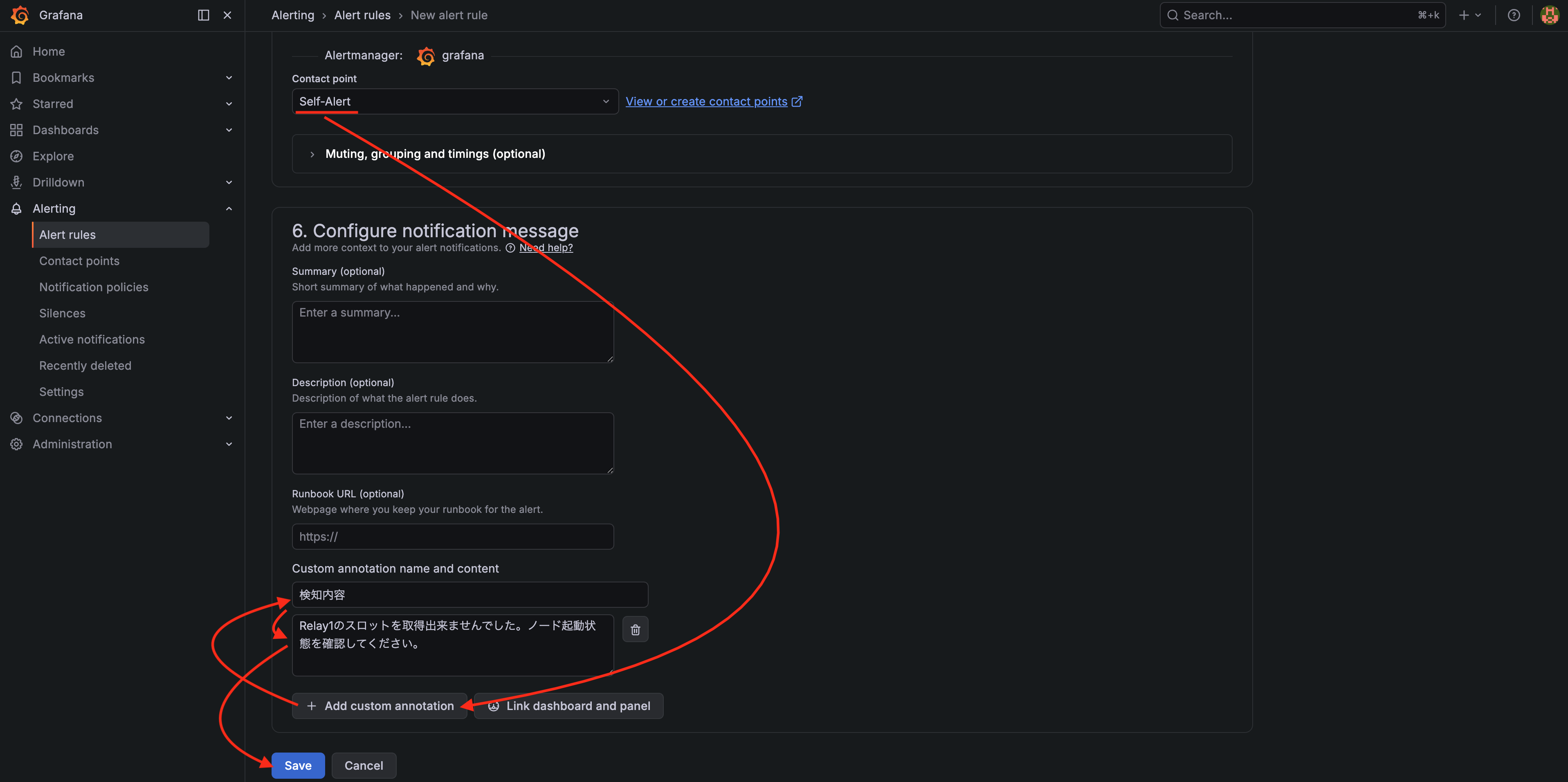

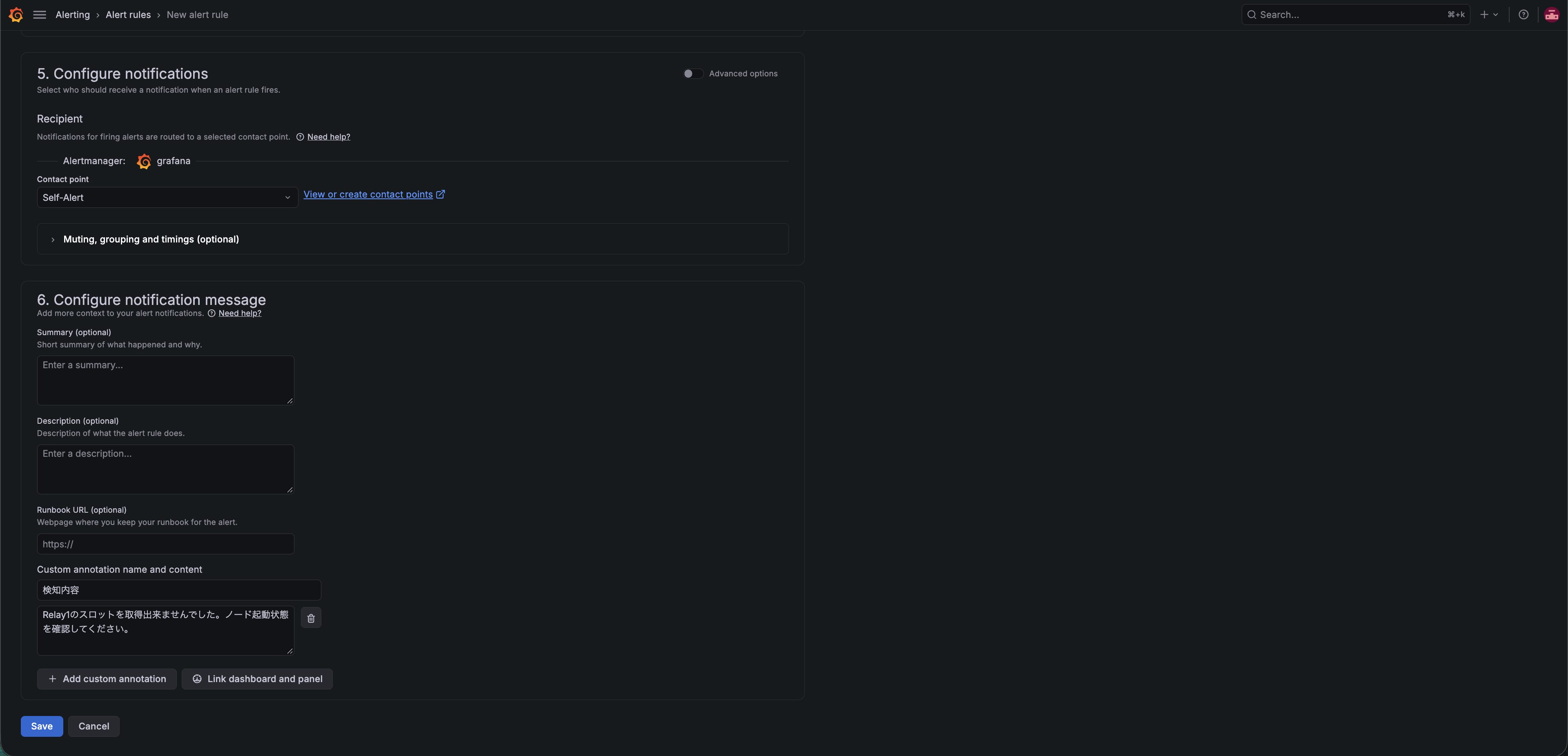

「5. Configure notifications」→「Contact point」→「Self-Alert」を選択
「6. Configure notification message」→「Add custom annotation」を選択
「Custom annotation name and content」→「~~name...」→以下を入力

検知内容

「Custom annotation name and content」→「~~content...」→以下を入力

Relay1のスロットを取得出来ませんでした。ノード起動状態を確認してください。

「Save」を選択

ヒント

残り全てのノードのノードスロット監視を設定してください。

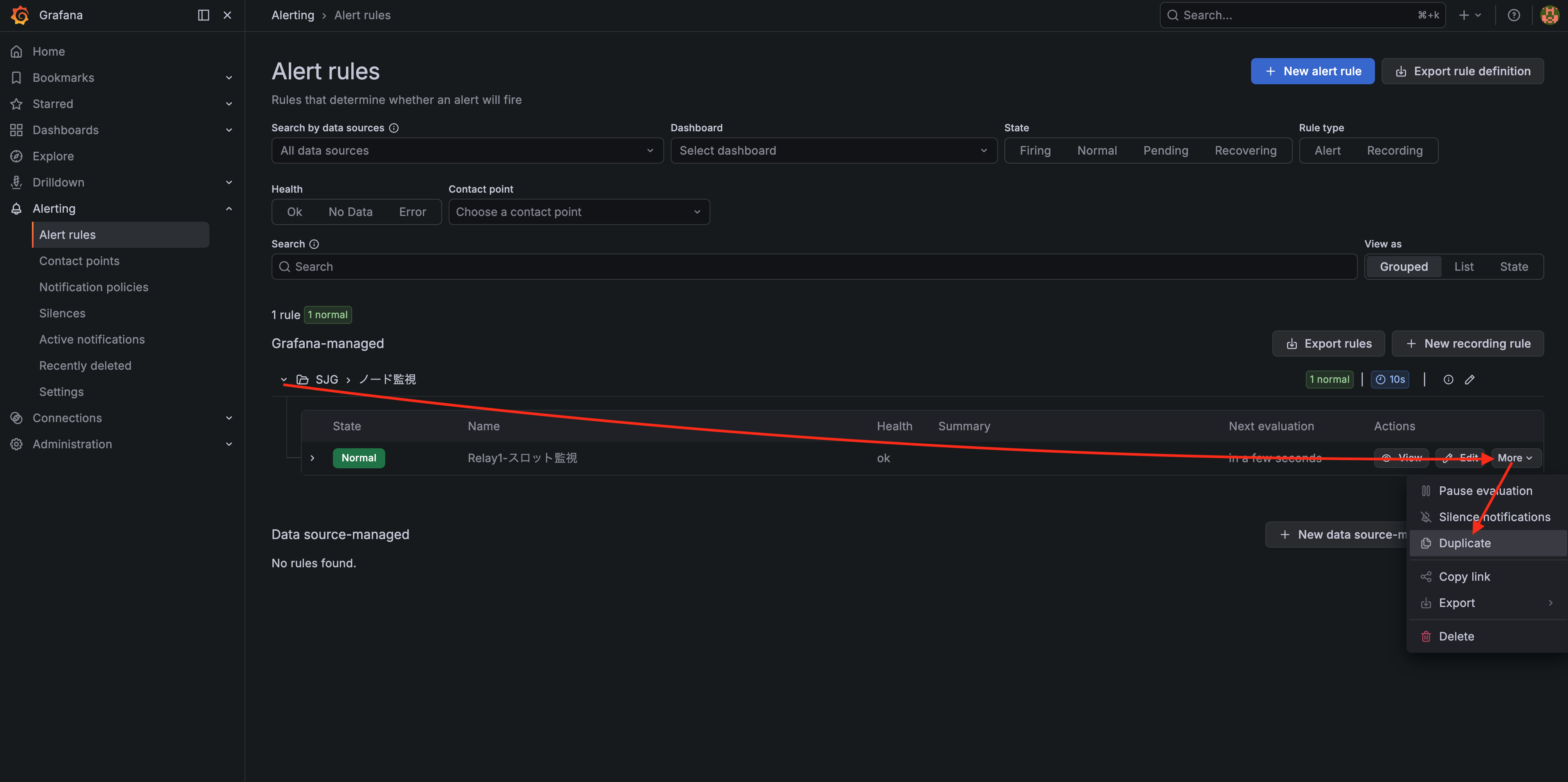

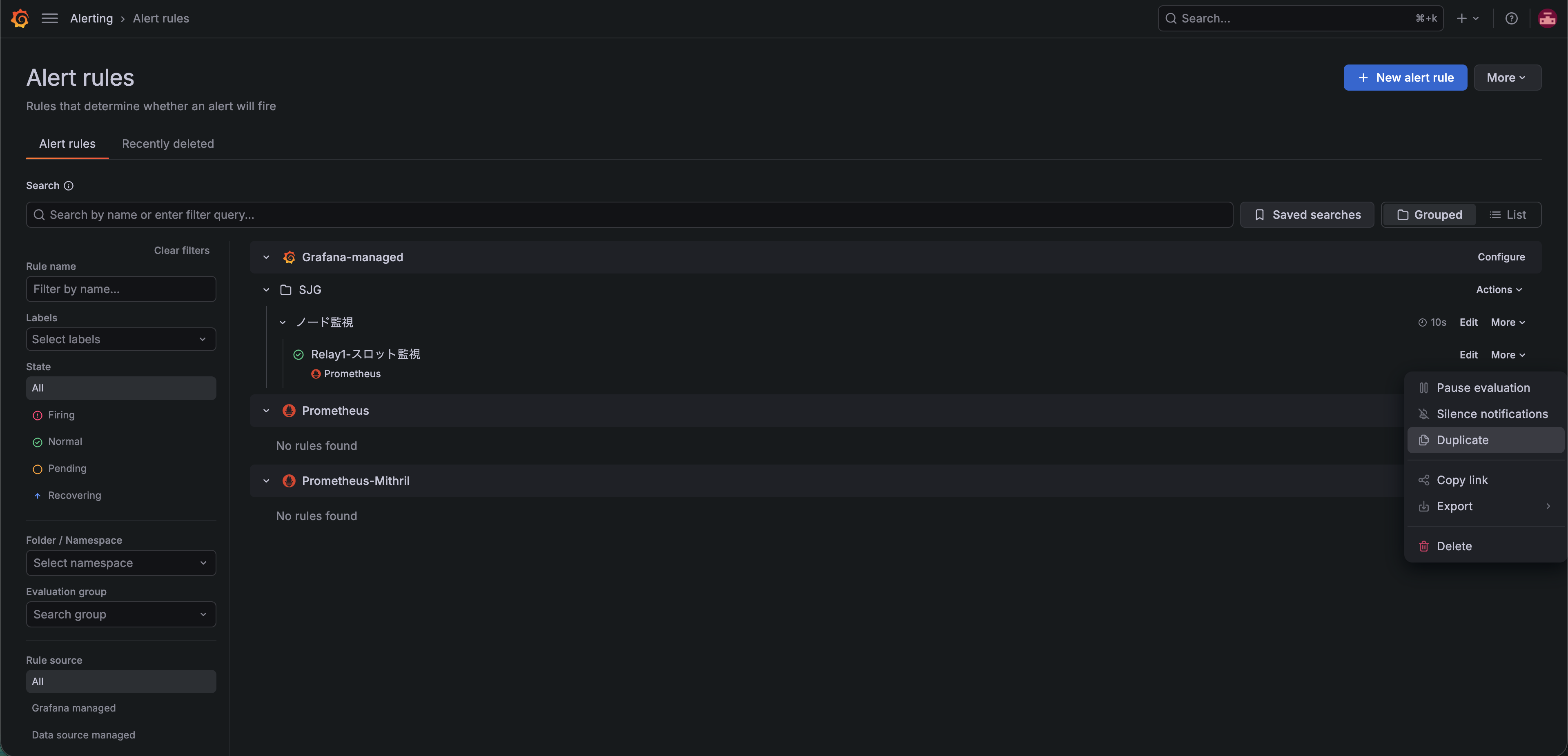

上記で作成したルールをコピーします。「Alert rules」からSJG→ノード監視→Relay1-スロット監視→Edit→Duplicateを選択します。

「1. Enter alert rule name」を書き換えます。
「2. Define query and alert condition」→「Metrics Browser」を書き換えます。例）

cardano_node_metrics_slotInEpoch_int{alias="relaynode2"}

cardano_node_metrics_slotInEpoch_int{alias="block-producing-node"}

「6. Configure notification message」→「Custom annotation name and content」→「...content」の検知内容を書き換えます。
「Save」を選択

BP→リレー接続監視

上記で作成したルールをコピーします。

「1. Enter alert rule name」→以下のような任意のルール名に書き換えます。

BPリレー接続監視

「2. Define query and alert condition」→「Metrics Browser」を選択
「1. Select a metric」→以下を入力し、選択

cardano_node_metrics_peerSelection_ActivePeers_int

「3. Select (multiple) values for your labels」→「block-producing-node」を選択
「Use query」を選択
「Expressions」→「Classic condition (legacy)」→「last() / A / IS BELOW」→「1」を入力
「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Alerting」を選択
「Alert state if execution error or timeout」→「Alerting」を選択

「6. Configure notification message」→「Custom annotation name and content」→「...content」→

BPからリレーへの接続が確認できません。接続状況を確認してください。

を入力し、「Save」を選択

チェーン密度監視

上記で作成したルールをコピーします。

「1. Enter alert rule name」→以下のような任意のルール名に書き換えます。

チェーン密度監視

「2. Define query and alert condition」→「Metrics Browser」→以下に置き換えます。

cardano_node_metrics_density_real{alias="relaynode1"} * 100

「Expressions」→「Classic condition (legacy)」→「last() / A / IS BELOW」→「4.5」を入力
「4. Set evaluation behavior」→「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Normal」を選択
「Alert state if execution error or timeout」→「Normal」を選択

「6. Configure notification message」→「Custom annotation name and content」→「...content」→以下を入力

チェーン密度が4.5％を下回っています。これはカルダノチェーン全体の問題です。

「Save」を選択

ノードタイム監視

上記で作成したルールをコピーします。

「1. Enter alert rule name」→以下のような任意のルール名に書き換えます。

Relay1-ノードタイム監視

「2. Define query and alert condition」→「Metrics Browser」→以下に置き換えます。

node_timex_maxerror_seconds{alias="relaynode1"} * 1000

「Expressions」→「Classic condition (legacy)」→「last() / A / IS ABOVE」→「100」を入力
「4. Set evaluation behavior」→「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Normal」を選択
「Alert state if execution error or timeout」→「Normal」を選択

「6. Configure notification message」→「Custom annotation name and content」→「...content」→以下を入力

Relay1のノードタイムが100msを超えています。Chronyを再起動してください。

「Save」を選択

ヒント

残り全てのノードのノードタイム監視を設定してください。

上記で作成したルールをコピーします。

「1. Enter alert rule name」を書き換えます。
「2. Define query and alert condition」→「Metrics Browser」を書き換えます。例）

node_timex_maxerror_seconds{alias="block-producing-node"} * 1000

node_timex_maxerror_seconds{alias="relaynode2"} * 1000

「6. Configure notification message」→「Custom annotation name and content」→「...content」の検知内容を書き換えます。
「Save」を選択

KES残り日数監視

上記で作成したルールをコピーします。

「1. Enter alert rule name」→以下のような任意のルール名に書き換えます。

BP-KES残り日数監視

「2. Define query and alert condition」→「Metrics Browser」→以下に置き換えます。

(cardano_node_metrics_remainingKESPeriods_int * 1.5)

「Expressions」→「Classic condition (legacy)」→「last() / A / IS BELOW」→「10」を入力
「4. Set evaluation behavior」→「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Normal」を選択
「Alert state if execution error or timeout」→「Normal」を選択

「6. Configure notification message」→「Custom annotation name and content」→「...content」→以下を入力

KESキーの期限が迫っています。ブロック生成予定のないタイミングでKESキーを更新してください。

「Save」を選択

ディスク使用率監視

上記で作成したルールをコピーします。

「1. Enter alert rule name」→以下のような任意のルール名に書き換えます。

Relay1-ディスク使用率監視

「2. Define query and alert condition」→「Metrics Browser」→以下に置き換えます。

1 - (node_filesystem_avail_bytes{alias="relaynode1",mountpoint="/"} / node_filesystem_size_bytes{alias="relaynode1",mountpoint="/"})

「Expressions」→「Classic condition (legacy)」→「last() / A / IS ABOVE」→「0.9」を入力
「4. Set evaluation behavior」→「Configure no data and error handling」を展開し、

「Alert state if no data or all values are null」→「Normal」を選択
「Alert state if execution error or timeout」→「Normal」を選択

「6. Configure notification message」→「Custom annotation name and content」→「...content」→以下を入力

Relay1のディスク使用率が90%を超えています。100%に達する前に契約サーバーのアップグレードなどを行う必要があります。

「Save」を選択

ヒント

残り全てのノードのディスク使用率監視を設定してください。

上記で作成したルールをコピーします。

「1. Enter alert rule name」を書き換えます。
「2. Define query and alert condition」→「Metrics Browser」を書き換えます。例）

1 - (node_filesystem_avail_bytes{alias="block-producing-node",mountpoint="/"} / node_filesystem_size_bytes{alias="block-producing-node",mountpoint="/"})

1 - (node_filesystem_avail_bytes{alias="relaynode2",mountpoint="/"} / node_filesystem_size_bytes{alias="relaynode2",mountpoint="/"})

「6. Configure notification message」→「Custom annotation name and content」→「...content」の検知内容を書き換えます。
「Save」を選択

6. 通知内容URLカスタマイズ

注意

事前にGrafanaセキュリティ強化を実施してください。
以下はGrafanaインストールサーバーで実施してください。

xxxx.bbb.comをGrafanaセキュリティ強化で取得したドメイン(サブドメイン)に置き換えて実行
https://は不要

domain=xxxx.bbb.com

以下コマンドをすべてコピーして実行します。

sudo sed -i /etc/grafana/grafana.ini \
    -e 's!;domain = localhost!domain = '${domain}'!' \
    -e 's!;root_url = %(protocol)s://%(domain)s:%(http_port)s/!root_url = https://%(domain)s/!'

Grafanaを再起動します。

sudo systemctl daemon-reload

sudo systemctl restart grafana-server.service

確認

sudo systemctl status grafana-server.service

期待される表示例：

● grafana-server.service - Grafana instance
~~
     Active: active (running)
